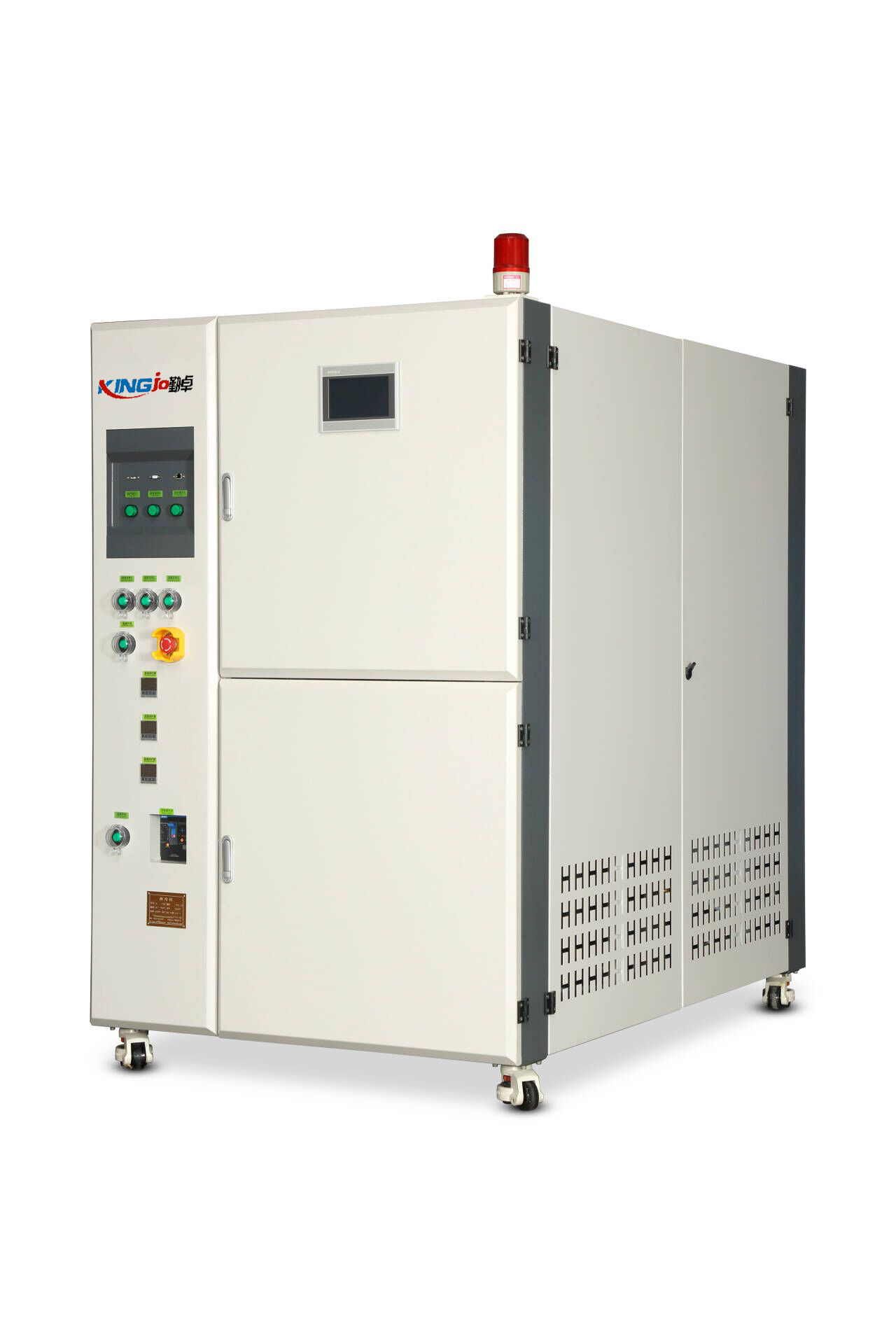

勤卓品牌單通道風冷機技術規格書
一、勤卓品牌單通道風冷機設備簡介
1.1 技術指標
輸入電源 | AC380V±5% ，50Hz±5% ，三相五線制 |
溫度指標 | 常溫型：0℃~50℃，溫度范圍內可調可控，溫度控制精度≤±1℃（穩定狀態下），溫度顯示分辨率0.1℃，進、出風口安裝溫度探頭 |
流量指標 | 0~1500m3/h可單獨調控，配備風速計，測量風速和風量 |
壓力指標 | 壓力范圍0~200Pa，出風口傳感器壓力檢測顯示 |
制冷功率 | ≥4kW@25℃ |
制熱功率 | ≥2kW@25℃ |
升降溫速率 | ≥2℃/min（空載短接，全程平均） |
冷卻方式 | 風冷 |
風倉 | 按需求定制（根據電池模組尺寸和數量） |
濕度 | 使用濕度變送器，檢測顯示濕度（不控濕） |
負載 | 模組、電池包等 |
工作模式 | 以太網通訊模式，支持Modbus Tcp通信，可實現本地和遠程的手動/自動控制，并提供遠程控制通訊協議，可選配定制CAN通訊 |
輸入功率 | 整機最大運行功率約11kW |
配件 | 提供風冷機進、出水口連接管，總長度10m ，并且具備防老化功能 |
設備尺寸 | ≈D 1400×W 1000×H 1800 mm（不含風管接頭100mm等部分突出，主體顏色默認RAL7035，或客戶備注定制） |
注明：如上技術指標，未特殊注明測試工況時，默認為空載。
本設備主要由溫控系統、鈑金機殼和電控系統三部分組成，其主要的溫控單系統原理簡圖如下：

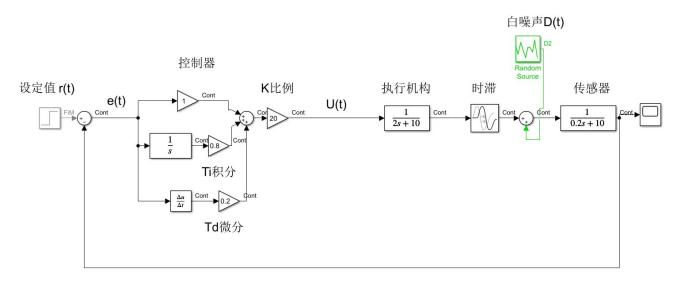

溫控系統采用PID算法+SSR控制模式，PID算法控制原理簡圖如下：
