勤卓品牌直冷直熱機技術規格書一、勤卓品牌直冷直熱機設備簡介1.1技術指標輸入電源AC380V±5% ，50Hz±5% ，三相五線制直冷工況電池包進口溫度在0℃~20℃可調，或過熱度在0~10K可調直熱工況直熱進口溫度為30~50℃，或過冷度在0～5℃可調控壓精度±40kPa@低壓，±80kPa@高壓控溫精度≤±2.5℃壓力指標樣品承壓力范圍5~
勤卓液冷機的主要組成部分包括冷卻系統、循環系統和控制系統。其中，冷卻系統是液冷機的核心部分，它由散熱器、水泵、水箱等組成，主要作用是將發熱元件的熱量傳遞給冷卻介質，使其溫度降低。循環系統則由水泵、管道、閥門等組成，主要作用是使冷卻介質在液冷機內循環流動，將熱量傳遞給散熱器并帶走熱量。控制系統則由傳感器、控制器等組成，主要作用是監測液冷機的運行狀態，控制冷卻介質的流量和溫度等參數，確保液冷機的正常運行。

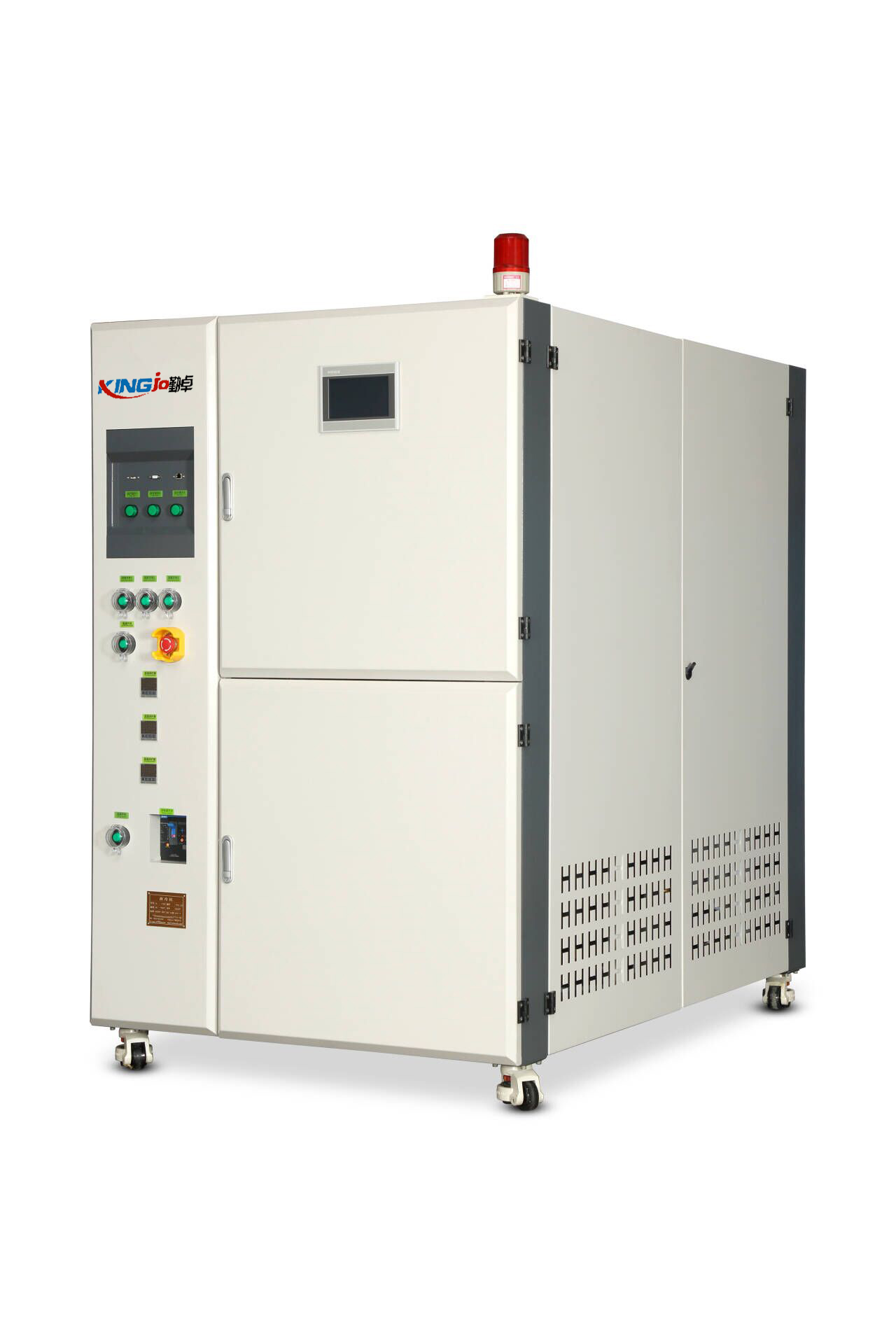

勤卓品牌直冷直熱機技術規格書
一、勤卓品牌直冷直熱機設備簡介
1.1 技術指標
輸入電源 | AC380V±5% ，50Hz±5% ，三相五線制 |
直冷工況 | 電池包進口溫度在0℃~20℃可調，或過熱度在0~10K可調 |
直熱工況 | 直熱進口溫度為30~50℃，或過冷度在0～5℃可調 |
控壓精度 | ±40kPa@低壓，±80kPa@高壓 |
控溫精度 | ≤±2.5℃ |
壓力指標 | 樣品承壓力范圍5~20bar，樣品進、出液口檢測 |
制冷功率 | ≥4kW@25℃ |
制熱功率 | ≥2kW@25℃ |
升降溫速率 | ≥2℃/min |
流量指標 | 客戶自備流量計 |
冷卻方式 | 風冷 |
制冷劑 | R134a冷媒（兼容R1234yf冷媒） |
節流裝置 | 設備自帶電子膨脹閥節流裝置（設備不帶流量計）
|
進、出口 | 默認進、出液口為空調納子接頭，1對4管路，僅支持單路獨立運行，其中一路運行時，其他支路電磁閥自動關閉。 |
負載 | 液冷板、換熱管等 |
溫度標定位置 | 勤卓品牌直冷直熱機設備進、出口處安裝溫度+壓力探頭，測試時分別額外逐一標定分液4路環境箱進口溫度/壓力值。 |
工作模式 | 通過設備不同的控制工況以及目標值，壓縮機和膨脹閥通過自我調整，達到控制要求并穩定，兼容以太網/Rs485/CAN2.0通訊，可實現本地和遠程的手動/自動控制，并提供遠程控制通訊協議，支持Modbus Tcp通信 |
輸入功率 | 整機最大運行功率約5kW |
輔助功能 | 自動+手動冷媒回收、充注功能； 自動抽真空 操作方便、安全，非專業制冷操作人員也可使用 |
配件 | 提供直冷機至其他四臺環境箱設備的主管路（銅管或不銹鋼管），及進、出口連接軟管，總長度依據場地實際布局測量而定 （工作溫度-50℃-100℃）管徑定制，并且具備防老化、保溫功能 |
設備尺寸 | ≈D 1450×W 900×H 1800 mm，具體尺寸按實際設計為準（不含接頭等部分突出，主體顏色默認RAL7035，或客戶備注定制），設備四周至少預留500mm維修空間
|
產品優勢 | 1.節能： 高效制冷壓縮機和加熱器，采用自卸載平衡節能控制； 單臺壓縮機，實現直冷+直熱功能； 制冷系統換熱高效，配置高效換熱器； 2.精準 出液口流體實時監控，目標流體檢測準確； 傳感器數據實時顯示，真實、有效顯示數據； 西門子PLC反映迅速，PID控制穩定； 3.多功能可選 直冷、直熱輸出模式； 自動回收、抽真空，冷媒加注等功能； 進、出液壓力顯示； 進、出液溫度顯示； 溫度可編程控制； 多功能報警； |
注明：如上技術指標，未特殊注明測試工況時，默認為空載。
